CA-FIRE ZSFM 大洪水警報弁 - プレミアム防火制御ソリューション

ZSFMシリーズ洪水警報弁用（型式：ZSFM 50-1.6～350-1.6、ZSFM 100-1.6(G)～200-1.6(G)）

0. 会社紹介

CA-CA FIRE Fire Protection Co., LTD は 2012 年に設立され、中国の泉州市にあり、トップクラスの消防設備の研究開発、製造、供給に注力しています。-当社の製品ポートフォリオには、FM- 認定の消火用スプリンクラー、消火栓、警報弁、泡システム、CCC/CE- 認定のノズルが含まれます。当社は、世界中の住宅、商業、産業用施設向けに、信頼性が高く、耐久性があり、準拠した防火ソリューションを提供することに専念しています。-CA FIRE の製品範囲は、消火用スプリンクラーを含むさまざまな防火需要に対応しています。-屋内および屋外の消火栓;警報弁 (湿式/浸水タイプ);泡システム (ブラダータンク、ジェネレーター);消火ノズル、水モニター、ホース;ホースリール、カップリング、アクセサリー;バルブと信号装置。すべての製品は厳格な品質管理を受けており、国際的な防火基準に準拠しており、特定のプロジェクトのニーズに合わせてカスタマイズ可能なサイズとソリューションを利用できます。

1. 製品概要と主な利点

1.1 製品概要

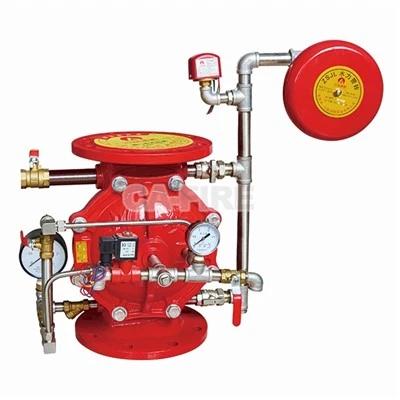

ZSFM 洪水警報バルブは、洪水警報システムのバックボーンとして機能するダイヤフラム駆動の制御バルブです。{0}検出制御、スプリンクラー、バルブ、付属品と統合して消火システムを形成します。これは、大洪水のセットアップ、プレアクションシステム、ウォーターカーテン/ウォーターミストシステム、泡システム、および屋内の乾式消火栓システムの制御バルブとして最適です。- -交通量が多くリスクの高い場所-、病院、ホテル、モール、工場、空港、図書館、競技場、展示センター、変電所などに適しています-このバルブは、待機中に給水側 (入口) とシステム側 (出口) を分離するダイヤフラムを備えています。火災によりダイヤフラムの制御室内の圧力降下が引き起こされると、バルブが開いて水を放出し、同時に油圧警報ベルと圧力スイッチが作動して即時警報を発します。湿式、乾式、電子式の 3 つの制御構成をサポートし、さまざまな火災安全シナリオへの適応性を確保します。

1.2 主な利点

多彩なシステム統合: 大洪水、プレアクション、ウォーターカーテン / 水ミスト、泡システム、乾式消火栓セットアップにシームレスに対応し、複数の特殊なバルブの必要性を排除します。{0}

トリプルコントロール構成: 湿式 (閉じたスプリンクラー)、乾式 (開いたスプリンクラー + 火災感知器)、および電子 (開いたスプリンクラー + 電子感知器) のオプションで、さまざまな環境および安全要件に適合します。

豊富なモデル選択: DN50 から DN350 までの 13 モデルに加え、溝付き「G- シリーズ」バリアントがあり、さまざまなパイプラインサイズに適合するフランジまたは溝付き接続を提供します。

堅牢な運用パフォーマンス: 0.14MPa ～ 1.6MPa の圧力範囲および 4 ～ 70 度の周囲温度で確実に機能し、過酷な産業および商業条件に耐えます。

内蔵-警報機構: リアルタイムの火災警報用の油圧警報ベルと圧力スイッチが付属しており、迅速な緊急対応が可能です。{0}}

柔軟な設置: 標準垂直取り付け;水平設置も可能です (適切な構成を確保するには、購入契約で指定する必要があります)。

2. 技術仕様

2.1 寸法詳細 (mm)

シリアルNo.	型式・仕様	h	H	A	B	M	N	K (Φ)	N-L	C
1	ZSFM50-1.6	270	420	175	175	190	82.5	125	4-φ18	/
2	ZSFM65-1.6	270	420	175	175	190	92.5	145	4-φ18	/
3	ZSFM 80-1.6	330	475	180	180	196	100	160	8-Φ18	/
4	ZSFM100-1.6	340	480	180	190	196	110	180	8-Φ18	/
5	ZSFM 125-1.6	415	545	215	205	235	125	210	8-Φ18	/
6	ZSFM150-1.6	415	545	215	215	235	142.5	240	8-Φ22	/
7	ZSFM200-1.6	530	650	240	240	280	170	295	12-Φ22	/
8	ZSFM250-1.6	650	770	270	295	325	202.5	355	12-Φ28	/
9	ZSFM300-1.6	770	875	315	315	365	230	410	12-Φ28	/
10	ZSFM350-1.6	850	950	345	345	385	260	470	16-Φ28	/
11	ZSFM100-1.6(G)	360	490	180	190	196	75	/	/	110.1
12	ZSFM150-1.6(G)	425	550	215	215	235	105	/	/	160.8
13	ZSFM200-1.6(G)	530	650	240	240	280	130	/	/	214.4

2.2 パフォーマンスコアパラメータ

定格使用圧力：1.6MPa

使用圧力範囲：0.14MPa～1.6MPa

周囲温度許容範囲：4度～70度

制御構成: ウェット制御、ドライ制御、電子制御

付属品：電磁弁、圧力計、油圧警報ベル、圧力スイッチ

接続タイプ: フランジ (標準)。溝付き（G-シリーズモデル用）

認証: CCC、CE

3. インストール、デバッグ、メンテナンスのガイドライン

3.1 インストール要件

環境と配置: 温度4℃～70℃の環境に設置してください。バルブを 1.2m の高さに取り付け、設置や将来のメンテナンスのために周囲に十分なスペースを確保してください。

アラームベルのセットアップ: 油圧式警報ベルは 2m 以下の高さに設置してください。接続パイプラインを延長する場合は、警報効率を維持するために長さを 20m 未満に抑えてください。

補助バルブ：バルブの入口と出口に火災信号バタフライバルブを装備し、制御とメンテナンス手順を簡素化します。

フロー検出: 圧力スイッチを保護区域内の主な水流検出および警報装置として使用します。

特殊な取り付け: 水平設置も可能ですが、工場出荷時に校正された互換性を確保するために、購入契約書に明確に記載する必要があります。-

輸送と取り扱い: 輸送中の雨や衝撃からバルブを保護します。コンポーネントの損傷を避けるため、積み降ろしの際は注意して取り扱ってください。

3.2 デバッグ手順

3.2.1 手動デバッグ

すべてのコンポーネントが完全に組み立てられていることを確認します。手動始動弁(6)、警報ボール弁(7)、リセット弁(15)を除くすべての弁を閉じます。

給水側に圧力水（0.14MPa以上）を供給し、入口信号バタフライ弁(2)をゆっくり開きます。

加圧水がバルブアセンブリに入ると、油圧警報ベル (9) と圧力スイッチ (8) が作動し、自動排水バルブ (3) が閉じます。

手動始動弁（キャビティエアを排出するために先に開いた弁）から水が排出されたら、弁を閉じます。ダイヤフラムは 3 ～ 100 秒以内にリセットされ、警報ベルが停止し、自動排水バルブが開きます (排水を促進するには排水バルブ (12) を開きます)。

リセットバルブ(15)を閉じ、出口シグナルバタフライバルブ(10)を開きます。デバッグが完了し、バルブはスタンバイモードになります (バルブ 2、7、10 が完全に開き、他のすべてのバルブが閉じます)。

3.2.2 電子信号活性化試験

バルブがスタンバイモードになっていることを確認し、出口シグナルバタフライバルブ (10) を閉じます。

24V 電気信号をソレノイドバルブ (14) に接続します。電磁弁が開き、大洪水弁が作動します。

アンチリセット装置が継続的に排水し、油圧警報ベルが作動し、圧力スイッチが作動します。-

24V 信号を切断し、リセットバルブ (15) を開いてバルブをリセットします。

リセット後、漏れがないことを確認し、リセットバルブ(15)を閉じ、出口信号用バタフライバルブ(10)を全開にしてスタンバイに戻ります。

3.3 メンテナンスに関する推奨事項

月次点検：毎月の目視チェックとシミュレーションテストを実施します。入口/出口信号バタフライバルブを閉じ、パイプラインやフィルターからスケールや破片を取り除き、ダイアフラムの劣化や損傷を検査し、油圧警報ベルとアンチリセット装置の流れ穴の詰まりを取り除きます。-将来の参照のためにすべての結果を文書化します。

漏れの解決:

持続的な漏れ（自動ドレンバルブからの継続的な滴下）：電磁弁または手動スタートバルブに漏れがないか確認してください。漏れが見つからない場合は、バルブカバーを分解し、ダイヤフラムガスケットのシール面に付着した異物を取り除きます。

アンチリセット装置の圧力逃がし穴からの漏れ: 給水圧力が動作要件を満たしていることを確認してください。圧力が適切な場合は、リセット防止装置を清掃するか（固着した破片を除去するため）、または締め過ぎたコンポーネントを緩めます（ネジ山を PTFE テープで包み、以前より半回転緩めに組み立てます）-。

コンポーネントの交換: バルブのシール性能と動作の信頼性を維持するために、劣化または損傷したダイヤフラムとシールは速やかに交換してください。

4. 梱包と輸送

当社の製品は安全に輸送できるよう、輸出グレードの木箱またはパレットで梱包されています。{0}このパッケージは堅牢な安定性を提供し、取り扱い中の損傷を防ぎ、製品が新品の状態で顧客に届くことを保証します。

5. アプリケーションシナリオ

商業および公共スペース: ホテル、ショッピングモール、病院、図書館、スタジアム、展示センター。

産業施設：工場、発電所、変電所、製造作業場。

交通拠点: 空港、鉄道駅、地下鉄の駅。

特殊な環境: データセンター、博物館、高価値資産保管エリア（ウォーターカーテン / ウォーターミストシステム用）{0}}。

防火システム: 大洪水システム、事前対策システム、泡システム、乾式屋内消火栓システム。{0}}

6. よくある質問（FAQ）

Q: この洪水警報バルブと互換性のある制御構成はどれですか?A: 湿式 (閉スプリンクラー)、乾式 (開スプリンクラー + 火災感知器)、電子式 (開スプリンクラー + 電子感知器) の 3 つの制御設定で動作し、さまざまな火災安全ニーズに適応します。

Q: このバルブの水平設置はオプションですか?A: はい、水平設置も可能ですが、購入契約で明示的にリクエストする必要があります。{0}}垂直設置が標準構成です。

Q: 油圧式警報ベルの設置上の制約は何ですか?A: 油圧式警報ベルは高さ 2m を超えない場所に取り付けてください。接続パイプラインを延長する必要がある場合、適切な警報機能を確保するために、全長が 20m を超えてはなりません。

Q: デリュージバルブはどのくらいの頻度でメンテナンスする必要がありますか?A: コンポーネントの信頼性を確認し、破片を取り除き、緊急事態においてバルブが効果的に動作することを確認するために、毎月の検査とシミュレーションテストを推奨します。

Q: バルブにはどのような付属品が付属していますか?A: バルブには電磁弁、圧力計、油圧警報ベル、圧力スイッチ、取扱説明書、梱包リスト、資格証明書が付属しています。火災信号用バタフライバルブおよびその他のシステムコンポーネントは別途注文する必要があります。

7. 製品比較（競合他社との比較）

主な比較ポイント	CA-FIRE ZSFM 洪水警報弁	競合他社A	競合他社 B
国際認証	CCC+CE	CEのみ	主要な認定はありません
互換性のある制御モード	3 (ウェット/ドライ/エレクトロニック)	2 (ウェット/エレクトロニック)	1 (電子のみ)
モデル範囲	DN50～DN350（13モデル）	DN80～DN200（5モデル）	DN100～DN150（3モデル）
使用圧力範囲	0.14～1.6MPa（ワイド）	0.3～1.2MPa(ナロー)	0.5～1.0MPa(限定)
設置の柔軟性	垂直 + 水平 (オプション)	縦のみ	縦のみ
付属のコアアクセサリ	電磁弁＋警報ベル＋圧力スイッチ	圧力スイッチのみ	付属品なし
年間保守コスト	$45/ユニット	$65/ユニット	$55/ユニット (頻繁な漏れ修理)
-販売後の保証	2 年 + テクニカルサポート	1年	保証なし
アラーム応答とリセット時間	高速 (100 秒以下のリセット)	中 (150 秒以下のリセット)	遅い (200 秒以下のリセット)
